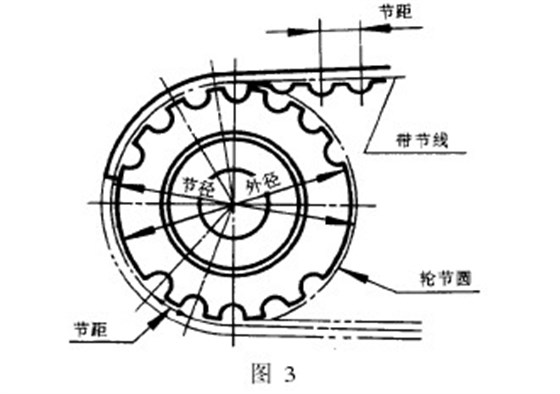

同步带轮88爱彩齿形的节径为Dp，齿形带轮的齿数为Z，齿形带轮的节圆直径为p，圆周率则为π，则齿形带轮的节圆直径计算公式如下：
88爱彩 p=Dp×Z/π
同步带轮齿形的实际外圆直径
设齿形带轮的节径为Dp，节顶距为δ，实际外圆直径为De，则齿形带轮的实际外圆直径的计算公式如下：
De= Dp-2δ
同步带轮齿形的中心距计算
设皮带节线长为L，设大齿形带轮的节径为Dp，设小齿形带轮的节径为dp，设中心距为B，则齿形带轮的中心距的计算公式如下：
B= L – 1.57 (Dp + dp)
什么是同步带轮齿形
齿形带轮一般是由材料为45#钢，铝合金，铜和尼龙等材料所加工而成的。
齿形带带轮被广泛的应用于机床业，纺织业，印刷业，食品包装业，通讯电线电缆行业，精密仪器仪表行业，石油化工业，烟草业等各行各业的新型机械带的传动中。
同步带轮齿形设计步骤
1、简化的设计：根据齿形带轮传动的传动功率，输入时候的转速和传动比等条件，在进行中心距的确定和模数的确定等作为主要的参数。如果中心距和模数已经知道的话，就可以在设计的过程中跳过这一步。
2、几何设计的计算：对齿形带轮的设计还有计算的基本参数，再进行齿形带轮的几何尺寸的计算。
88爱彩 3、强度的校核：在确定了基本的参数以后，再进行精确的齿面接触强度以及齿根的弯曲强度进行校核。
