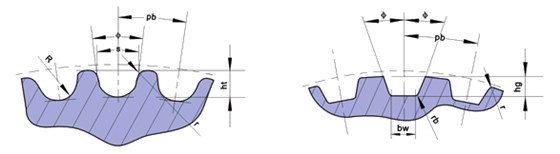

圆弧齿同步带轮轮齿 Arc tooth Timing tooth
|
|
|
|
型 槽
|
节距 pb
|
齿槽深 hg
|
齿槽圆弧半 径 R
|
齿顶圆半角 r1
|
齿槽宽 s
|
两倍节顶距 2δ
|
齿形角
|
|
3M
|
3
|
1.28
|
0.91
|
0.26~0.35
|
1.9
|
0.762
|
≈14°
|
|
5M
|
5
|
2.16
|
1.56
|
0.48~0.52
|
3.25
|
1.144
|
≈14°
|
|
8M
|
8
|
3.54
|
2.57
|
0.78~0.84
|
5.35
|
1.372
|
≈14°
|
|
14M
|
14
|
6.2
|
4.65
|
1.36~1.50
|
9.8
|
2.794
|
≈14°
|
|
20M
|
20
|
8.6
|
6.84
|
1.95~2.25
|
14.8
|
4.32
|
≈14°
|
|
|
|
直边齿廓尺寸 Dimension of linear type pulley
|
|
