正确同步带轮规格尺寸型号大全

同步带轮规格型号大全

一、梯型齿同步带轮规格型号
MXL同步带轮型号、 XL同步带轮型号、L同步带轮型号、 H 同步带轮型号、SM同步带轮型号、 GT同步带轮型号
二、圆孤T型齿同步带轮规格型号
T5型同步带轮、T10型同步带轮、 T20型同步带轮、 AT5型同步带轮、 AT10型同步带轮、 AT20型同步带轮
二、T型齿同步带轮规格型号

T5型同步带轮、T10型同步带轮、 AT5型同步带轮、 AT10型同步带轮、 主要应用在：机械制造、汽车飞机、纺织、轻工、化工、冶金、矿山、军工、仪器、仪表机床、农业

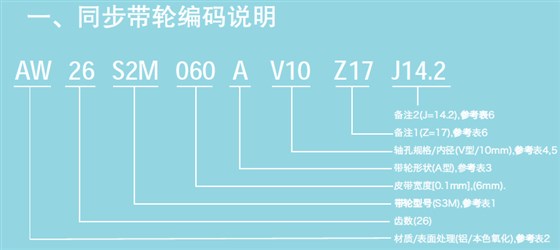

同步带轮选型号说明

选择确定同步带轮的型号

同步带轮的齿形型号和节距等啮合参数与同步带的相同，（具体可以参考： 圆弧齿同步带 或梯形齿同步带） 需要确定的只是带轮齿数（或直径）和同步轮结构等。同步带轮的齿数（或直径）一般是先确定小带轮的齿数，再按传动比来定大轮齿数。为了保证同步带的应有寿命，小同步带轮的直径要大于表中的允许最小弯曲直径（详细见网页 同步带最小允许弯曲直径 新版网站中有），再折算成最小齿数。只要结构和成本允许，从同步带的寿命考虑，小轮的齿数比允许的最小齿数稍多些为好。小轮的齿数确定后，根据传动比就可确定大轮的齿数了。
再根据结构确定两带轮的中心距，按同步带的节距计算出节线长度或总齿数。至此，传动参数就全部确定完了。

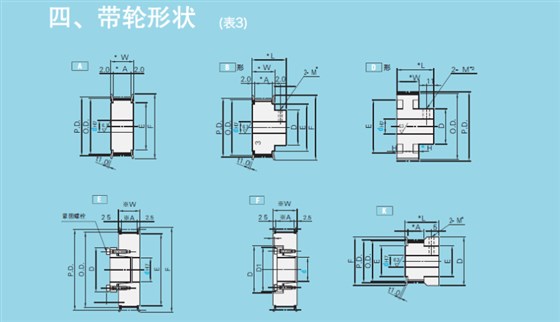

同步带轮的结构内孔和齿形

从形状上可分为无凸缘AS的（分只有两端带挡片的轮齿部分BS 和 无挡片的齿轮部分AF）和有凸缘的BF型，即除了有两端带挡片的轮齿部分外还有一段圆柱凸缘（分有挡片的AF型 和无挡片的WS型）。详细请参考 88爱彩的同步带轮页面
