88爱彩 一、插齿刀的工作原理

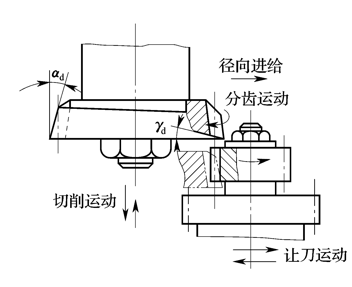

插入齿的主要运动是插入齿刀的上下往复运动。由切割边缘的上下往复运动形成的齿轮称为叉升齿轮。刀具和钢坯的相对滚动形成一个循环进给运动，相当于叉车齿轮和切割齿轮之间的啮合运动。

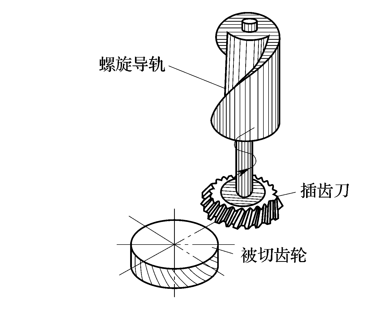

88爱彩 在加工斜齿轮时，插齿刀的铲齿轮是螺旋角相同、旋转方向相反的斜齿轮。在插齿机中，当插齿刀上下移动时，机床的螺旋导轨使插齿刀形成附加的螺旋运动。

88爱彩 二、插齿刀的使用

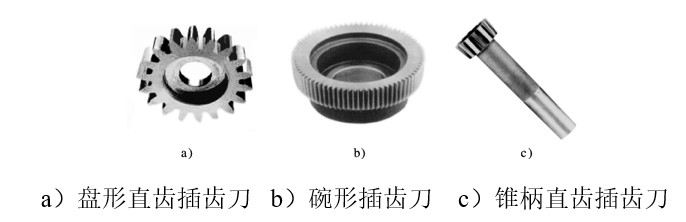

88爱彩 1．插齿刀的类型

主要研究结果如下：(1)圆盘插齿机适用于普通直径外齿轮和大直齿内齿轮的加工。

88爱彩 （2）碗形直齿成型机适用于加工塔架和双齿轮。

88爱彩 （3）锥柄直齿轮插齿刀适用于加工直内齿轮。

88爱彩 2．插齿刀的安装

88爱彩 插齿刀安装要求是：

装夹可靠。

衬垫有尽可能多的直径和厚度。

两面平行，与插齿刀保持良好接触。

88爱彩 安装时，必须纠正前径与外径之间的跳跃，跳跃一般不大于0.02mm。
