同步带轮88爱彩的外径是指同步带轮实际的外圆直径，是同步带轮计算中常用的数据之一。同步带轮的外径会根据同步带轮的大小而改变，同步带轮越小，它的外径也就越小。同理，同步带轮越大它的外径也就越大。

88爱彩

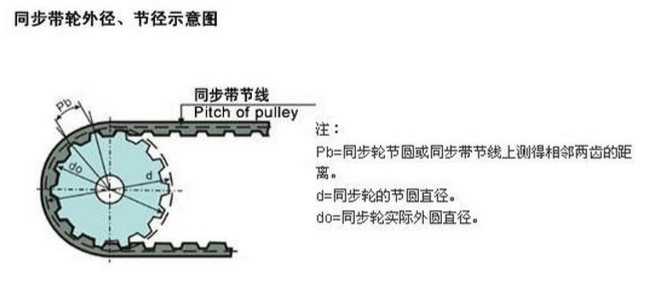

同步带轮外径的计算公式

88爱彩 Do=Z×pd÷π-2×δ

其中DO为同步带轮的外圆直径，Z为同步带的齿数，π为圆周率，δ为同步带轮的节顶距。

88爱彩

什么是同步带轮公差

同步带轮的公差其实就是尺寸的公差，指的是在允许的范围内最大的极限尺寸减去最小的极限尺寸所得到的差，这个就是绝对值的大小。也可以是所允许的上偏差减去下偏差所得出的差的大小。

88爱彩 同步带轮的公差是一个没有符号的绝对值。它的极限偏差是极限尺寸减去基本尺寸所得出的额差。而上偏差则是最大极限尺寸减去基本尺寸所得出的差。下偏差是指最小极限尺寸减去基本尺寸所得出的差。

88爱彩 同步带轮的公差是指在切削加工中零件的尺寸所允许存在的变动量。在基本尺寸相同的情况下，所产生的公差越小，那么同步带轮的精度也就越高。

同步带轮的外径公差范围

带轮外径公差(单位：MM)表1
带轮外径	公差
≤25.40	+0.05/0
≤25.40～50.80	+0.08/0
≤50.80～101.60	+0.10/0
≤101.60～177.80	+0.13/0
≤177.80～304.80	+0.15/0
≤304.80～508.00	+0.18/0
>508.00	+0.20/0
