一般零件（包含齿轮）热处理加工包括预备热处理和最终热处理。预备热处理有退火、正火；最终热处理有淬火、回火。

预备热处理

方法退火（炉冷）、正火（空冷）

88爱彩 目的：得到珠光体类组织

88爱彩 效果及作用：

1.调整硬度，便于切削加工；

88爱彩 2.改善组织，均匀组织、成分，消除网状碳化物等；

3.细化晶粒，为最终热处理做准备。

最终热处理

88爱彩 方法：淬火、回火

目的：得到相对应的M, M',T',S'组织

效果及作用：

1.淬火得到M组织，提高强度和硬度；

2.低温回火，得到M'组织，消除应力，保留高硬度；

3.中温回火，得到T'组织,得到高弹性极限；

88爱彩 4.高温回火，得到S'组织,良好综合力学性能。

区别与联系

退火：退火炉冷，得到珠光体

88爱彩 正火：正火空冷，得到细珠光体（S）

淬火：淬火快冷（通过水、油），得到M 类组织

表硬内韧举例

中碳钢

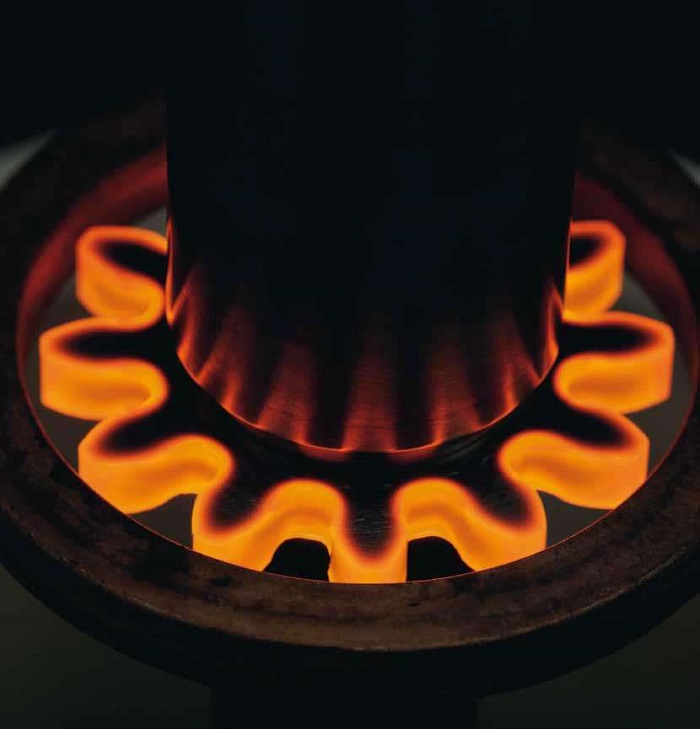

方法：调质--表面淬火--低温回火

88爱彩 效果：表面50~55 HRC,心部265~280 HB

低碳钢

方法：渗碳--淬火--低温回火

效果：表面56~62 HRC,心部156~179 HBS

88爱彩 38CrMoAl

方法：调质--氮化

效果：表面>700 HV,心部26~33 HRC

iHF齿轮21年只做一件事精密齿轮制造—同步带轮—同步带，生产厂家标准件大量库存当天发货价格优质保障，集研发.生产.服务一体化，版权所有：http://hawaii411.com转载请注明出处
